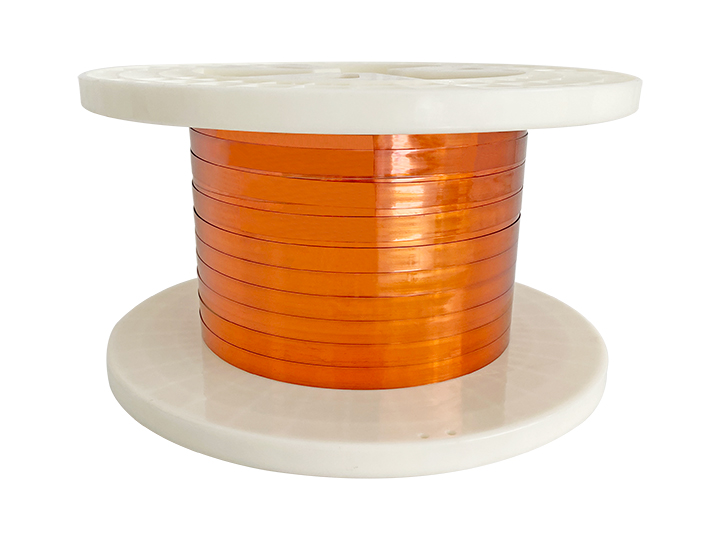

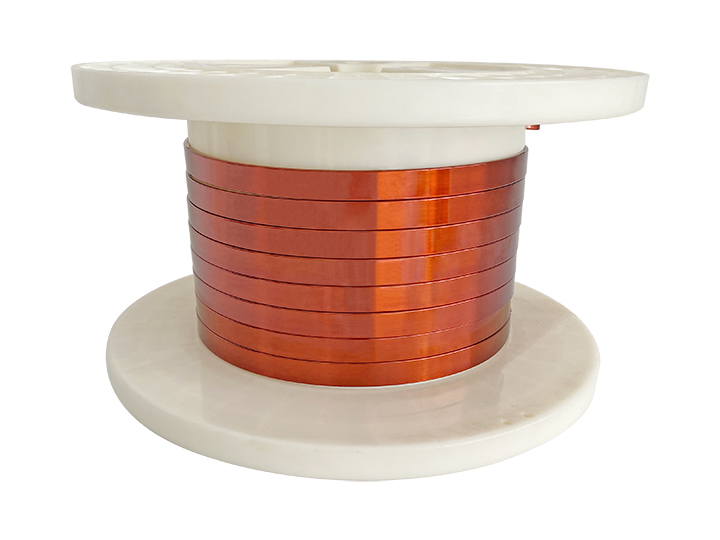

漆包扁线

    漆包扁线是绕组线的主要品种之一,由导体和绝缘层两部组成,导体经退火软化后,再经过多次涂漆,烘焙而成。漆包扁线的工艺较为复杂,它受原材料质量,导体形状,工艺参数,生产设备,环境等因素影响。因此,各类漆包扁线的质量特性各不相同,但都具备机械性能,化学性能,电性能,热性能等主要特性。

详情介绍

产品介绍

       漆包扁线具有绝缘层薄、绝缘强度高、柔韧性好、表面滑性等特点,应用于配电变压器、各种发电机、电动机绕组、新能源电感及各种电气设备中。
       为提升高频发电机、变频电机及牵引电机绕组的耐电晕能力、耐电压冲击能力,可选用耐电晕漆包扁线。

产品特性

       ✶ 性能好(耐热冲、耐油性、柔韧性、附着性、耐化学性、耐腐蚀性)
       ✶ 种类齐全(缩醛、改性聚酯、聚酯亚胺、聚酰胺酰亚胺、聚酰亚胺)
       ✶ 用途广(变压器、电抗器、逆变器、电机等)

技术参数

类别
项目
导体厚度 0.30-6.00mm 1.00-6.00mm
导体宽度 2.00-18.00mm 3.00-18.00mm
双边漆膜厚度 0.06-0.20mm
击穿电压 2000V~6000V

产品类型

       ✶ 热级120 缩醛漆包扁线
       ✶ 热级155/180 改性聚酯/聚酯亚胺漆包扁线
       ✶ 热级200 聚酯亚胺/聚酰胺酰亚胺漆包扁线
       ✶ 热级220 聚酰胺酰亚胺漆包扁线
       ✶ 热级240 芳族聚酰亚胺漆包扁线
       ✶ 热级200/220 耐电晕漆包扁线

规格说明书

注:漆包铝扁线规格参照技术参数和上表
