换位导线

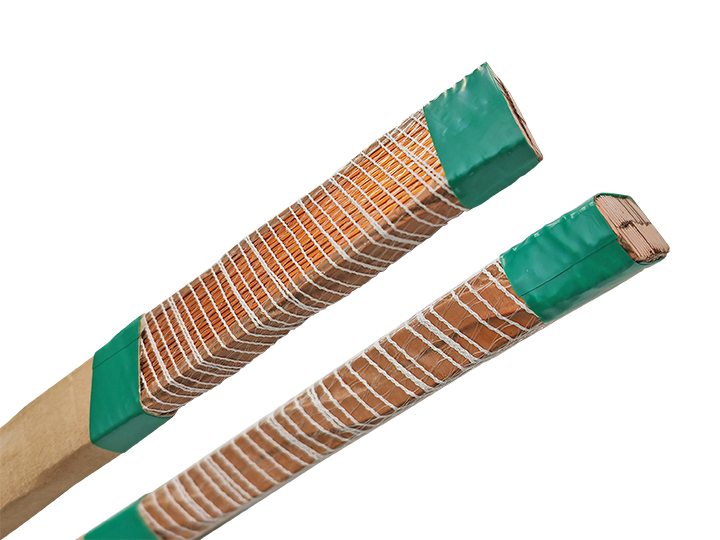

    换位导线系指以一定根数的漆包铜扁线组合成宽面相互接触的两列,并按要求在两列漆包线的上面和下面沿窄面作同一转向的换位,并用电工绝缘纸带作多层连续紧密包绕组成。

详情介绍

产品介绍

       换位导线具有空间利用率高、可以大幅降低负载损耗,降低绕组热点温升,提升绕组机械强度,使结构更加紧凑,并且线圈加工更加简便,线圈绕制时间少等优点。主要用于制造电力变压器、电抗器和牵引变压器的绕组。

产品特性

       ✶ 导体尺寸精度 A:±0.005mm    B:±0.01mm
       ✶ 屈服强度(铜)80-300N/mm²    屈服强度(铝)60-90N/mm²
       ✶ 产品外形尺寸精准
       ✶ 换位节距短,S弯平滑
       ✶ 换位紧度适中
       ✶ 连续无接头长度3500m以上
       ✶ 高温自粘/宽面自粘

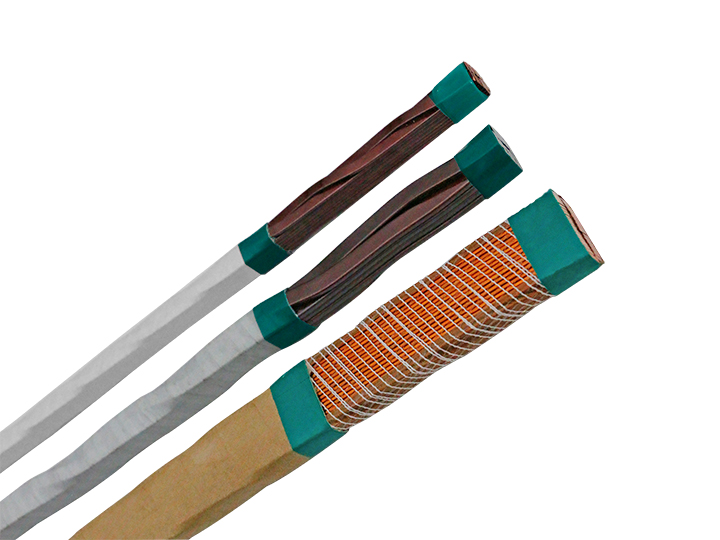

产品类型

       ✶ 纸绝缘缩醛漆包换位导线
       ✶ 聚酯网带捆绑型缩醛漆包换位导线
       ✶ 芳族聚酰胺纸包漆包换位导线
       ✶ 玻璃纤维布绕包组合换位导线
       ✶ 高温自黏型缩醛漆包换位导线
       ✶ 宽面自黏型换位导线

技术参数

类别
项目
换位根数 5-83根(奇、偶数任选)
单根导体厚度 0.80-3.15mm 1.20-3.15mm
单根导体宽度 3.00-13.00mm
换位节距 ≥38mm

绝缘材料

       电力电缆纸、高密度绝缘纸、耐热绝缘纸、高伸率纤维纸、芳香族聚酰胺纸 (Nomex)、PET薄膜。
       用户可指定绝缘材料的品牌、型号与规格。

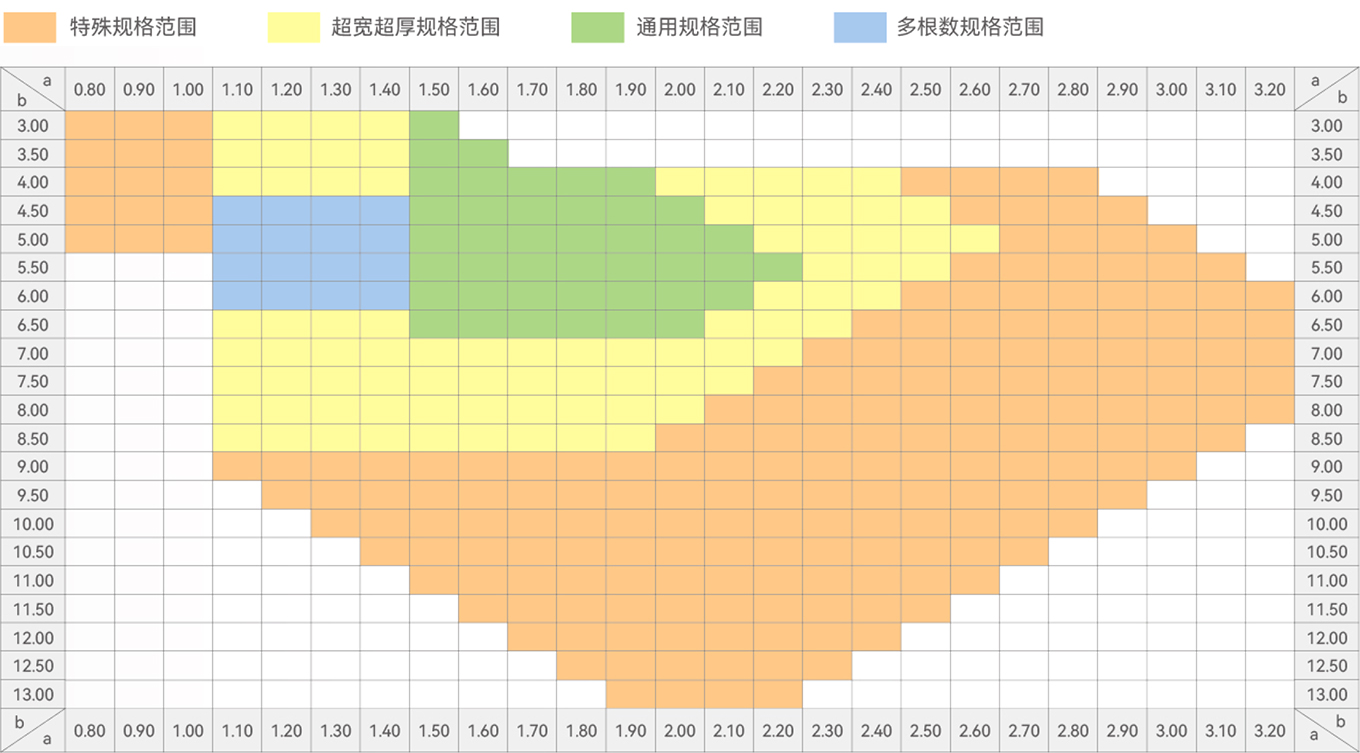

规格说明书

注1:换位导线根数n,受单线的宽厚比影响,形成不同截面的产品,我们对产品作一定的区分。
注2:换位线(铝)规格,参照技术参数和上表
